PosMAC的耐磨损性（Galling性）、耐划伤性

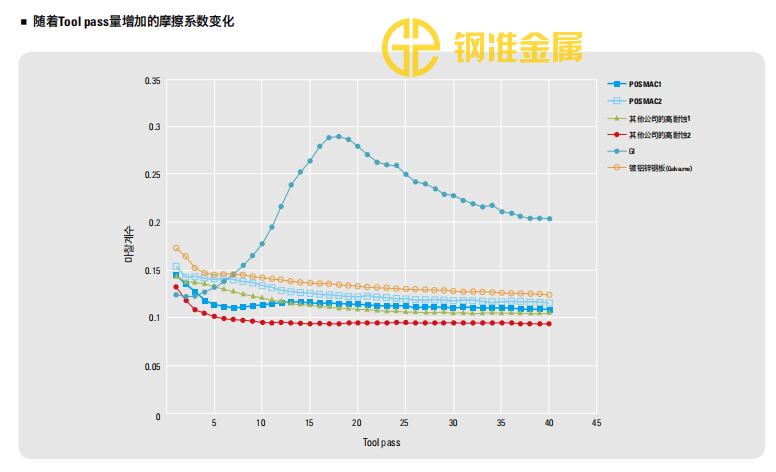

PosMAC与GI相比镀锌层的硬度高，因此其耐磨损性（Galling性）、耐划伤性非常好。
 因此，与GI相比，客户可以大幅减少在Press工程上的模具污染。
 ※ 镀锌层硬度 : PosMAC Hv 110~130, GI Hv 60~80, 镀铝锌钢板（Galvaume） Hv 80~100

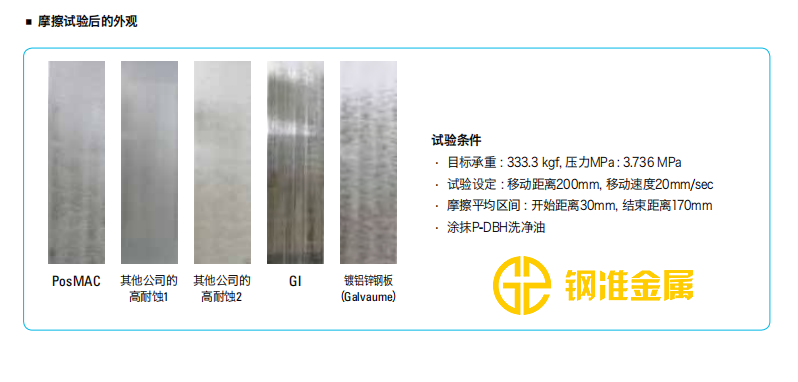

试验条件
· 目标承重 : 333.3 kgf, 压力MPa : 3.736 MPa
· 试验设定 : 移动距离200mm, 移动速度20mm/sec
· 摩擦平均区间 : 开始距离30mm, 结束距离170mm
· 涂抹P-DBH洗净油
