代表性的显微组织 : Bainitic/Martensitic Microstructure

.

代表性的抗拉曲线 (Stress-Strain Curve)

·用As quenched 状态的热轧材料制造
·拥有相当于300HBW(Hardness Brinell W)级耐磨钢的硬度
·加热至300℃以上时，会出现强度降低现象
·具有高强度与卓越的低温冲击特性，故适用于特装车吊杆。

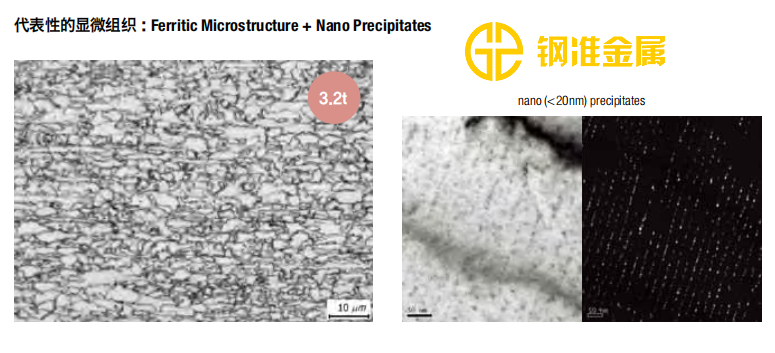

代表性的显微组织 : Ferritic Microstructure + Nano Precipitates

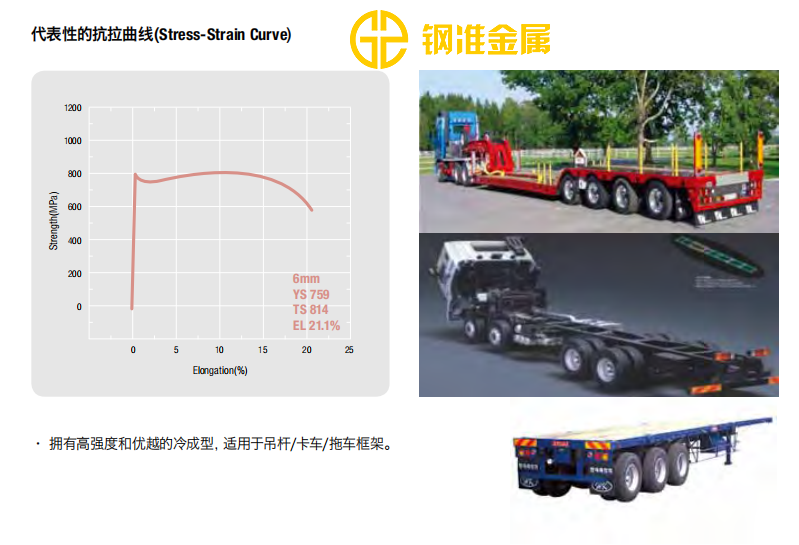

代表性的抗拉曲线 (Stress-Strain Curve)

 拥有高强度和优越的冷成型，适用于吊杆/卡车/拖车框架。

ATOS강은 인장강도 500MPa이상, 항복강도 300MPa 이상의 고강도강중 자동차 구조용으로 사용되는 강을 총칭합니다.
석출원소 첨가 또는 저온까지로의 냉각을 통해 높은 강도를 얻으며, 1,000MPa 이상의 인장강도를 갖는 것까지 제조되고 있습니다.
POSCO에서는 ATOS(AuTOmobile Structural Steel) 규격으로 생산하고 있으며 ATOS60~100까지
