你好，欢迎来到广东顺德钢准金属材料有限公司官网
8. 检验
8.1 检验类型和检验报告
8.1.1 除非询价和订货时有其他协议（见8.1.2和8.1.3），产品在发货时应只进行非规定检验，不提供检验报告。
8.1.2 询价和订货时应该确定符合 8.2-8.6 条件的规定检验。
8.1.3 发送的检验文件类型应符合 EN 10204 的规定，如果要求非规定检验（检验报告 2.1 或 2.2）或者要求规定检验（检验报告 3.1 或 3.2），应该在询价和订货时予以确定。
如果需要检验报告 3.2，购买方需要提供执行试验以及出具检验报告的的检验机构或个人的地址和名称，并商定出具报告的部门。
8.2 试验单元
试验单元应由不超过 20t的相同牌号、相同公称厚度、相同镀层厚度和表面质量的热浸镀镀层扁平材产品组成。对于钢带，卷重超过20t的也视为一个试验单元。
8.3 需要进行的试验
应对按照 8.2 确定的试验单元进行一系列试验：
—力学性能（见 8.5.1）；
—如果在表6、8、9、10中规定，测定 n 值、r 值（见8.5.2）；
—如果在表6、8、9、10中规定，测定烘烤硬化系数BH2（见8.5.3）；—镀层重量（见 8.5.5）；
如果询价和订货时商定，制造方可以采用认可的方法计算拉伸性能、烘烤硬化系数 BH2 以及镀层重量。
8.4 取样
8.4.1对于钢带，取样应在板卷的始端或末端。对于钢板和定尺产品，试样的选取由供方确定。
8.4.2 拉伸试验（见 8.5.1）试样应在距离产品边部至少 50mm 以内的范围内按照要求的方向（见7.2.5.2、7.2.5.3以及表6-8）取样。
8.4.3 在宽度允许的条件下，镀层重量试验的 3个试样（见8.5.3）的取样位置应按图 1 要求进行。试样应为圆形或方形，单个试样的面积应至少为 5000mm2。

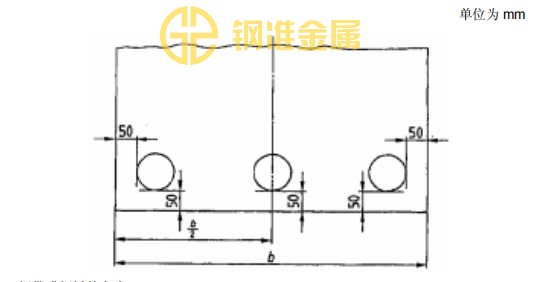

单位为 mm
b 钢带或钢板的宽度
图1 镀层重量测定取样位置
如果因为宽度太窄而无法取得图 1 所示的试样，只需要取一个面积不小于5000mm2的试样。由此测定的镀层重量应符合表11规定的单点试验的规定值要求。
8.4.4 在需要对试样进行机加工时，应采用不会对实验结果产生影响的加工方式。
8.5 试验方法
8.5.1 拉伸试验应按照 EN 10002-1:2001附录B进行，采用2型试样（原始标距长度L0=80mm，宽度 b=20mm）（另见 7.2.1.1）；
8.5.2 塑性应变比 r 和加工硬化指数 n 的测定应按照 ISO 10113和 ISO 10275的规定进行。
8.5.3 烘烤硬化系数
由于热处理带来的屈服强度的升高值（烘烤硬化系数BH2）按照EN10325的要求进行测量。
8.5.4 表面检验
8.5.4.1 观察产品表面，满足7.4-7.6的要求。
8.5.4.2 除非询价和订货时另有协定，制造方只对一个表面进行检验。如果购买方有要求，制造方通知购买方检验表面为上表面或下表面。未切边情况下出现的小边裂不作为退货条件。
8.5.4.3 表面粗糙度（Ra）的测量应该满足EN10049的要求（见7.5.3）。
8.5.5 镀层重量
8.5.5.1 一般要求
镀层重量应从含镀层试样和用化学方式清除镀层后试样的重量之差来测定。取样按图 1进行，三点试验结果为三次试验的算术平均值。单次试验的结果应满足表11中规定的单点试验的平均值。 在生产厂也可以采用其他方法进行连续检验—例如无损试验方法。在发生争议时，应采用附录 A（Z、ZF、ZA、AZ）、附录 B（AS）的方法进行仲裁。
8.5.5.2 测定Fe-Al-Si镀层重量的特殊方法
如果需要测定由铝硅（AS）镀层中的Al-Fe-Si镀层的重量，按照附录 C规定的实验方法进行。
8.6 复验
应按 EN 10021的规定进行。对于板卷产品，复验试样应至少距离端部一圈的距离，但最大不超过 20m。
钢准金属专注镀锌板加工配送，6年行业经验，只为提供高品质钢板加工配送服务
行业资讯，镀锌板今日价格，更多服务细节，欢迎您来资讯，13380228996（微信同号）
钢准金属官网 www.gzhmetal.com
钢准阿里巴巴旺铺 gzhmetal.1688.com
联系我们
