宝钢彩涂板-试 验

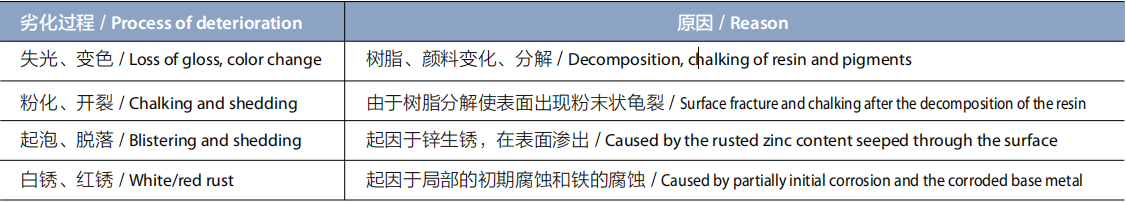

            劣化过程： 失光 → 褪色 → 粉化 → 表面开裂 → 涂层起泡脱落 →白／红锈

            彩涂板的腐蚀过程:涂层钢板表面的有机涂层起覆盖隔离作用可防止涂膜下的基 板较快的腐蚀。涂层钢板所选用镀层板也具

有相应的耐蚀性。

           因此涂层钢板的耐腐蚀性，主要包括基板腐蚀和涂膜劣化两 个方面。 在一般环境中，劣化过程首先表现为光泽降低，然后

从表面引起粉化、脱落。由于树脂的分解，使涂层表面成为粉末而脱落。

            试验方法:

            1、耐酸碱试验：将试样在一定浓度的酸碱溶液中浸渍一定的时间，取出后评定色差、光泽的变化及是否有涂层起泡、脱落

等现象。

           按照 GB/T 1766 对试样进行失光等级、变色等级、起泡等级、脱落等级等评定，平行试样测定结果取最差值为试验结果。

           2、耐中性盐雾试验：试样暴露在中性氯化钠盐雾气氛中至规定的时间后，评定其表面起泡、锈蚀等级和腐蚀蔓延距离等。

          （1）对于平板试样，按照 GB/T 1766 评定起泡等级、生锈等级等，取平行试样的最差值为;（2）对于划叉和切口试样，在

划线上选择一个代表性的区域，在至少 6 个等距离的位置上，测量划线处至起泡和锈蚀的最大腐蚀蔓延距离，取其算术平均值，即

为平均腐蚀蔓延距离，并记录划线最大和最小腐蚀蔓延距离。

              3、大气暴露试验：彩涂板经自然大气老化后评定其涂层失光、变色、粉化、起泡、生锈、开裂等涂层老化性能。

             （1）对于平板试样，按照 GB/T 1766 评定试样的失光等级、变色等级、粉化等级、起泡等级、生锈等级和开裂等级等，

取平行试样的最差值为试验结果。

             （2）对于破坏试样，按照 GB/T 1766 评定试样 T 弯、冲击、划叉、铆接、折弯部位的起泡等级、生锈等级和边部腐蚀

蔓延距离等，取平行试样的最差值为试验结果。

             （3）大气暴露试样的评定也可由各大气暴露试验场完成后提供试验报告。
